RC Integrator berechnen
Rechner und Formeln zur Berechnung eines RC Integrierglieds
|
|
Zur Berechnung wählen Sie zunächst mit den Radiobutton aus, was Sie berechnen möchten. Danach geben Sie die Werte für Widerstand, Kondensator oder Frequenz/Periodendauer ein. Anschließend klicken Sie auf den Button Rechnen .
Mit dieser Funktion können die Eigenschaften eines RC Integrierglieds berechnet werden, Die Funktion berechnet den Kondensator, den Widerstand oder die Periodendauer bzw. die Frequenz.
Formeln zum RC Integrierglied
Das Integrierglied funktioniert als Impulsformerstufe. Das CR-Glied erzeugt aus einer Rechteckspannung am Eingang eine impulsartige Wechselspannung am Ausgang der Schaltung.
T = Periode
t1 = Impuls

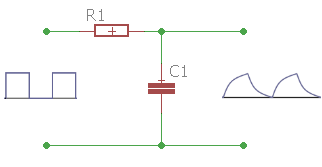

Wenn die Länge des Rechtckimpuls (t1) dem 5-fache der Zeitkonstanten tau des CR-Glieds entspricht, entsteht eine Impulsfolge wie in der Abbildung unten.
\[ t1= 5 · R · C\ \ \ ⇒ \ \ \ R=\frac{t1}{5 · C} \ \ \ ⇒ \ \ \ C=\frac{t1}{5 · R} \]
Wenn die Impulsdauer der Eingangsspannung größer als 5 tau ist werden steilere Impulse in Höhe der Eingangsspannung erzeugt.
Die Zeitkonstante τ (tau)
Die Zeitkonstante eines RC-Glied ist das Produkt von R · C. Die Maßeinheit ist die Sekunde. Das Formelzeichen ist der griechische Buchstabe \(τ\) (tau),
Nach 5 τ liegt die Ladung bei ca. 99.3%.
